概述

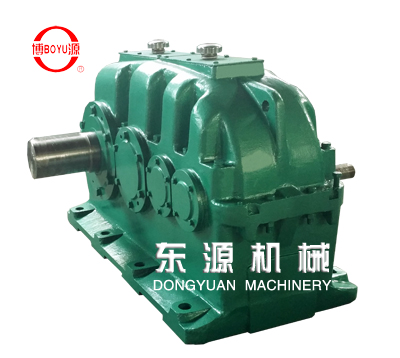

本產品是按國家標準JB/T8853-2001生產的外嚙合漸開線斜齒圓柱齒輪減速機。
本產品廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、紡織、印染、制藥等領域。
減速機適用范圍如下：
1.高速軸轉速不大于1500轉/分。
2.齒輪傳動圓周速度不大于20米/秒。
3.工作環境溫度為-40～45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。
特點
1.齒輪采用高強度低碳合金鋼經滲碳淬火而成，齒面硬度達HRC58-62，齒輪均采用磨齒工藝，精度高，接觸性好。
2.傳動效率高：三級大于90%。
3.運轉平穩，噪音低。
4.體積小，重量輕，使用壽命長，承載能力高。
5.易于拆檢，易于安裝。
減速機型號、規格及其表示方法
1.ZSY三級圓柱齒輪減速機。
2.規格有：160、180、200、224、250、280、315、355、400、450、500、560、630、710。

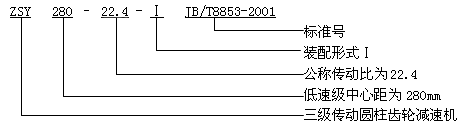

3.表示方法示例：
4.轉向規定：配置逆止器的減速機只允許單向運轉，轉向規定為：面對輸出軸，輸出軸順時針運轉為“S”，逆時針運轉為“N”。

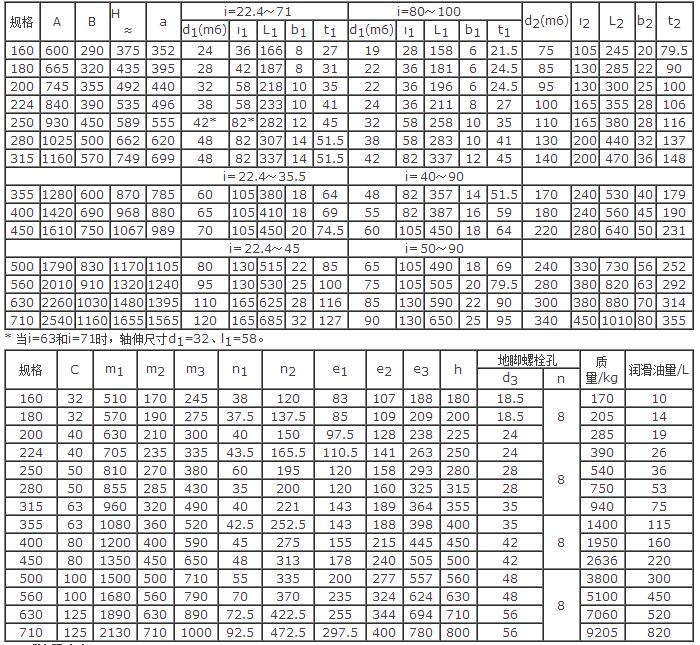

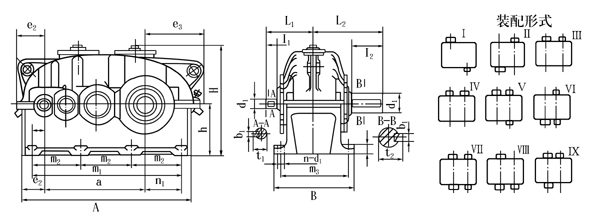

ZSY、ZSZ系列減速器外形及安裝尺寸

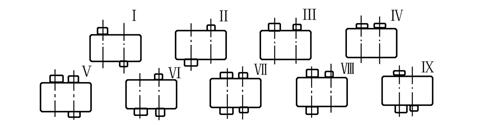

裝配型式例圖：
